高速对角贴标机

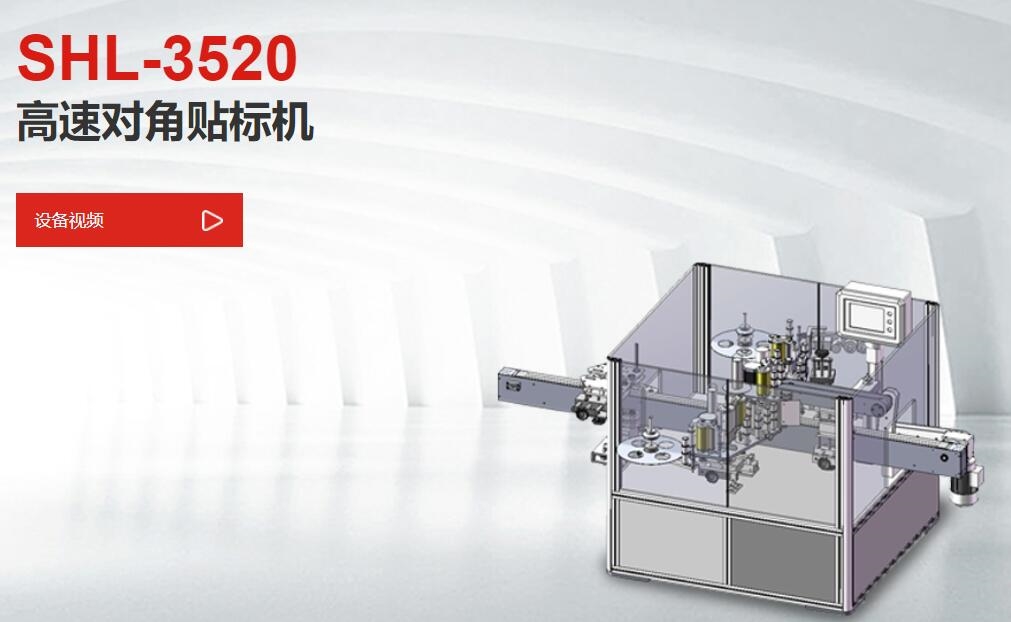

SHL -3520高速对角贴标机

概述

单排横向卧姿进料--分料--输送--同步顶带夹持--2张标签分别贴覆至两侧面上/下方位置（半截直立悬空）--双侧面抚标--两侧分别向顶面/底面拐角抚标--单排横向卧姿出料

盒子横向排列，在贴标前由分料轮分隔出贴标、抚标所需的间距后，由主输送带和同步顶带夹持运行。到达贴标工位时触发测物电眼并触发贴标头将标签贴覆至盒子端面（侧面），再在顶带和主输送带夹持运行下经过扣角抚标分别将2张标签悬空部分拐抚至盒子顶部和底部。

可实现包装盒单侧3面封口、双侧对角封口贴覆。

贴标头采用我司高精度大容量贴标头，由伺服电机驱动控制，可获得±0.5mm停标精度和100m/min的稳定线速度，标签卷（收卷）容量800m。

整机用PLC控制，中文界面触摸屏操作界面，所有电控参数、运行参数、状态、计数均可在触摸屏上设置并右存储50组以上配方，可直接调用配方参数。

更换不同长度标签时无需调节标签电眼位置，仅需在触摸屏上设置或调用相应的停标位置即可。

创新点

1、可贴不同规格扁盒、方盒的单角、对角贴标，（予以装盒机联动线）供料平稳、缓冲空间大。

2、同步链条校对机构，保证校对平稳与精确。

3、螺杆雕节制结构，贴标精确。调节范围大。可适应多种规格的盒子。

4、贴透明标签不起泡、标签不起皱。
